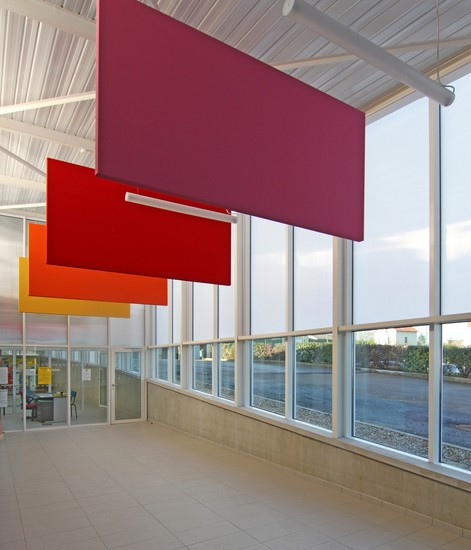

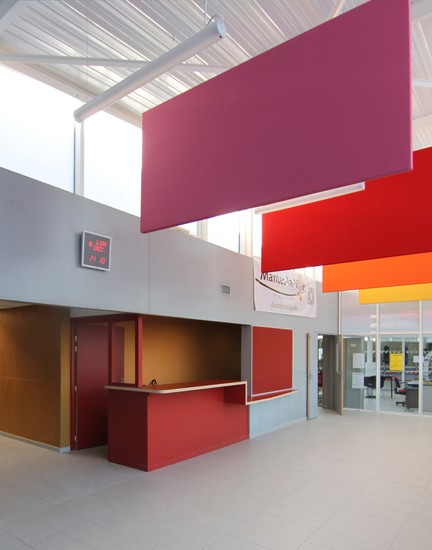

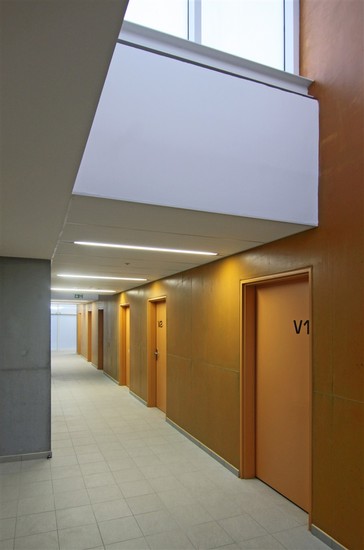

Circulation

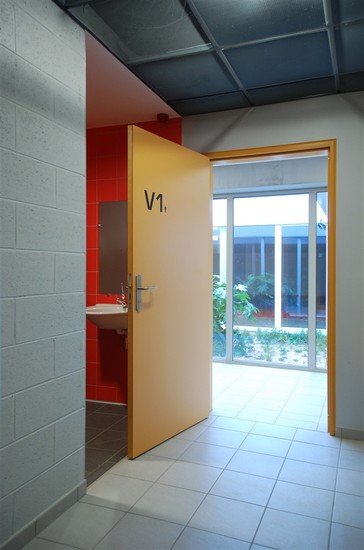

Vestiaires

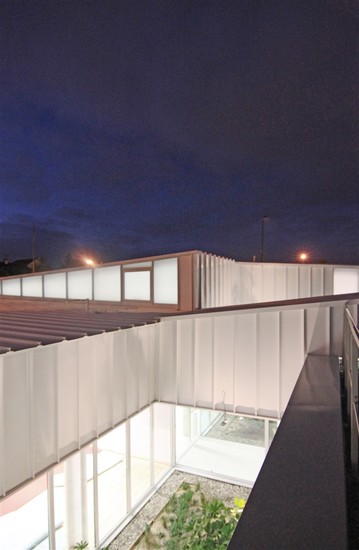

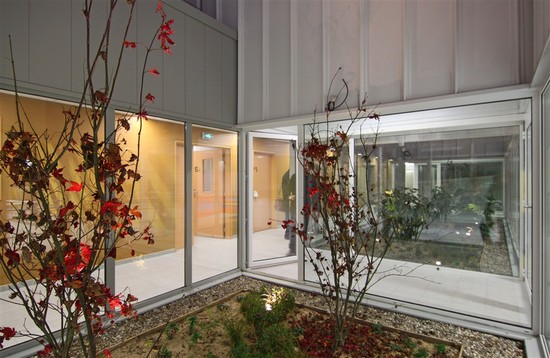

Patio

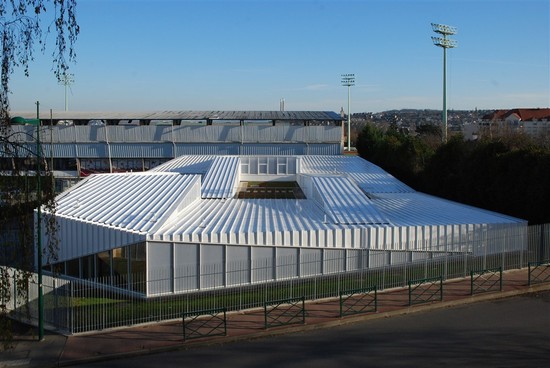

Topographie des toitures

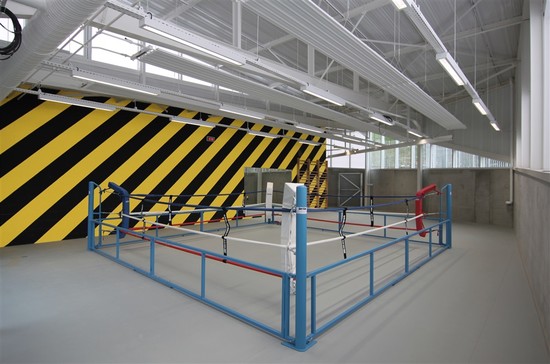

Boxe / Fighting

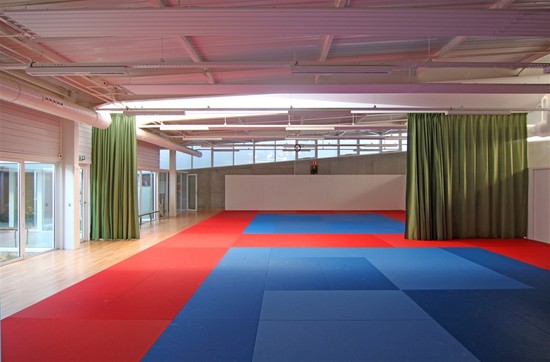

Dojos

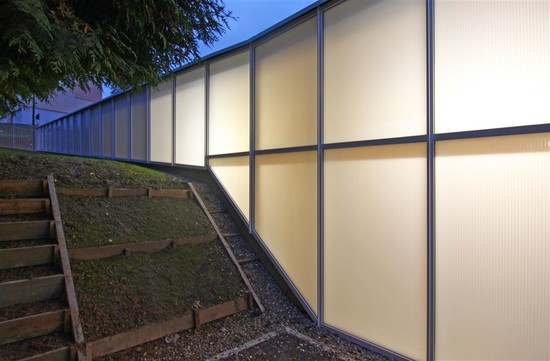

Translucidité des panneaux alvéolaires remplis d'aérogel

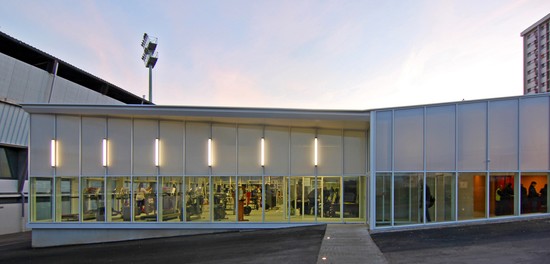

Elevation nord (accès principal)
CREDITS - Voir les mentions légales
©MA/Murail Architectures

BATTLESTAR GALLACTICA


Pôle combat & musculation - MANTES-LA-VILLE (78), FR



Cette réalisation répond à la volonté de s'ouvrir sur l'environnement physique et social immédiat et au-delà.

Maître d'ouvrage  EPAMSA
Patrimoine  neuf
Taille  1.338 m² SHON
Performance énergétique  BHPE | RT 2005
Coût travaux définitif  2.98 M€ HT
Statut  réalisé depuis 5-10 ans

Made by


Architecte mandataire et référent environnemental M A | Murail Architectures
Associé D. Brambilla
Bureau d'études techniques TCE  GIRUS Ingénierie


Mission


Concours (loi MOP)
Etudes de conception
Direction de l'Exécution des contrats de Travaux
Etude thermique dynamique
Etude facteur lumière du jour


Programme


Salles boxe, musculation & dojo
Accueil
Bureaux associatifs
Locaux communs


Techniques


Noyau et dallage en maçonnerie et toiture végétalisée
Charpente métallique
Toiture en bacs métalliques sertis
Façades en mur rideau avec remplissage verre et polycarbonate avec aérogel


Spécificités environnementales


BHPE (bâtiment haute performance énergétique)

Performances thermiques, lumineuses et acoustiques par les façades en polycarbonate + aérogel
Gestion des eaux pluviales par infiltration et rétention sur la parcelle
Ventilation naturelle et contrôlée


Avant-Pendant


Dans un environnement urbain diffus et hétérogène, le nouveau pôle combat et musculation fait acte de présence en concentrant l’ensemble du programme dans un volume clairement défini en plan, en façade et en toiture.
Véritable façade visible depuis la rue Louise Michel et dominée par les logements environnants, la toiture thermo-acoustique se distingue par son plan en métal laqué blanc qui se plie régulièrement grâce à quelques incisions.
Cette feuille fédératrice rend ainsi lisible les espaces principaux libres de tout porteur, permet d’intégrer des équipements techniques et laisse pénétrer la lumière naturelle là où elle est utile.


Perspective de concours


Axonométrie analytique




 Plan de masse



Plan de plain pied


Crédits docs graphiques : © M A | Murail Architectures (3D: BEVA)
